前沿|正向+深化，中天設計院BIM新方向

BIM是當前建筑建造最受重視的技術之一，在建筑設計應用中，通過獲取各專業設計圖紙進行BIM的整體優化設計，再通過深化設計修正各專業的參數，最后導入BIM，進行設計分析再出圖。但這樣的“逆向設計”往往會出現多個專業之間不協同的情況，極大延長工程周期。

因此，相比逆向設計，BIM正向深化設計，是遵循建造邏輯新的設計模式，也是解決建造行業內各種壁壘的重要方法。

BIM正向設計

BIM正向設計說明

正向設計是以系統工程理論、方法和過程模型為指導，面向復雜產品和系統的改進改型、技術研發和原創設計等為場景，旨在提升企業自主創新能力和設計一體化能力。

BIM的初衷是直接在三維環境里進行設計，利用三維模型和其中的信息，自動生成所需要的圖檔，模型數據信息一致完整，并可后續傳遞。

BIM正向設計在項目中的應用

2.1 風環境模擬

在建筑環境設計中，由于風環境影響的復雜性尤其是風作用的隨機性，目前最接近工程實際的分析方法主要是隨機分析法和可靠性評價理論。通過BIM技術建模與舒適可靠度分析，考慮風環境設計標準，得到風環境建筑舒適可靠度評價方法與計算公式，采用推導的公式計算的舒適度設計值更符合工程實際。

2.2 日照分析

通過應用日照分析軟件，基于BIM模型和設計規范進行日照分析在建筑工程設計中的作用非常巨大，不僅可以使得擬建建筑的日照時間達到相關規范要求，從而提高建筑品質，而且能夠對已建成建筑日照進行模擬分析工作。

2.3 能耗模擬

在方案設計階段，設計人員利用BIM技術創建BIM模型，將其直接導入能耗分析軟件中，就可以方便快速地得到能耗分析結果。這有助于在源頭上控制建筑能耗，為建筑節能設計打下基礎。

2.4 施工圖設計

現階段對于建筑工程設計成果，仍然要求交付二維圖紙，經過探索研究，基于BIM設計模型，可以實現自動化“剖切”達到施工圖深度要求的成果。

建筑專業僅需要在剖切的模型框架下進行尺寸標注，文字說明等圖面的細化工作，基本實現自動化BIM出圖。通過插件的使用和開發，能夠實現機電專業一鍵剖面出圖，大大提升工作效率。

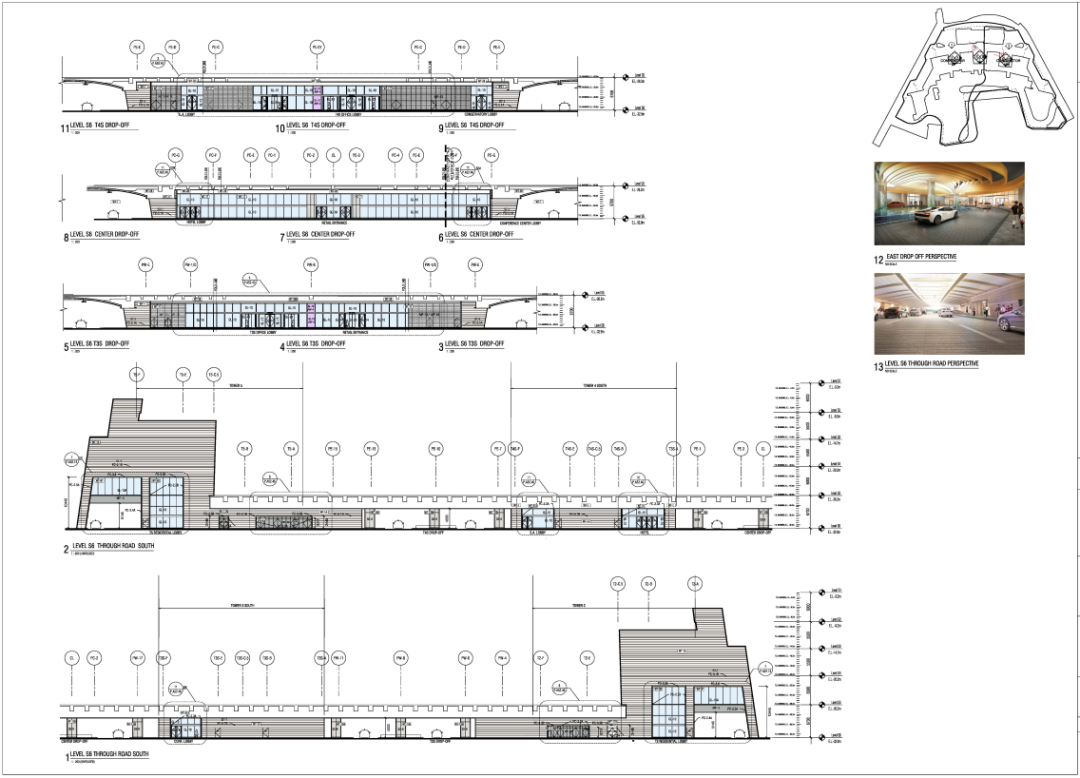

（1）建筑專業

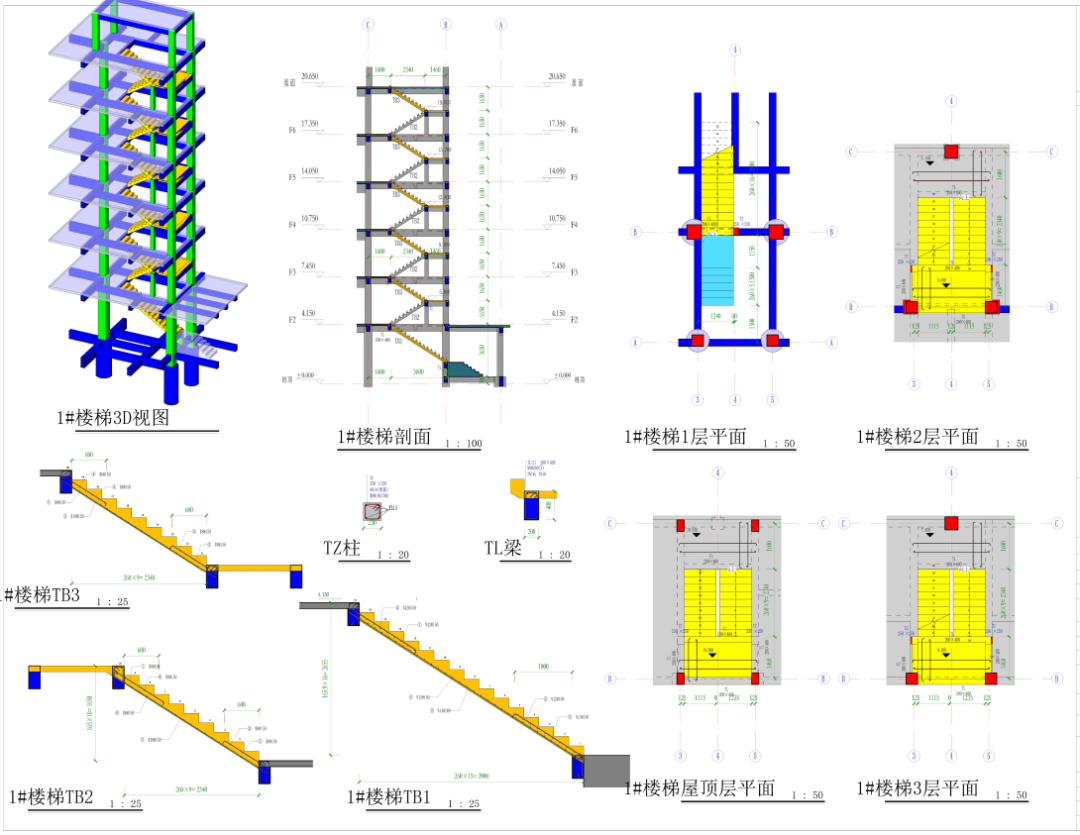

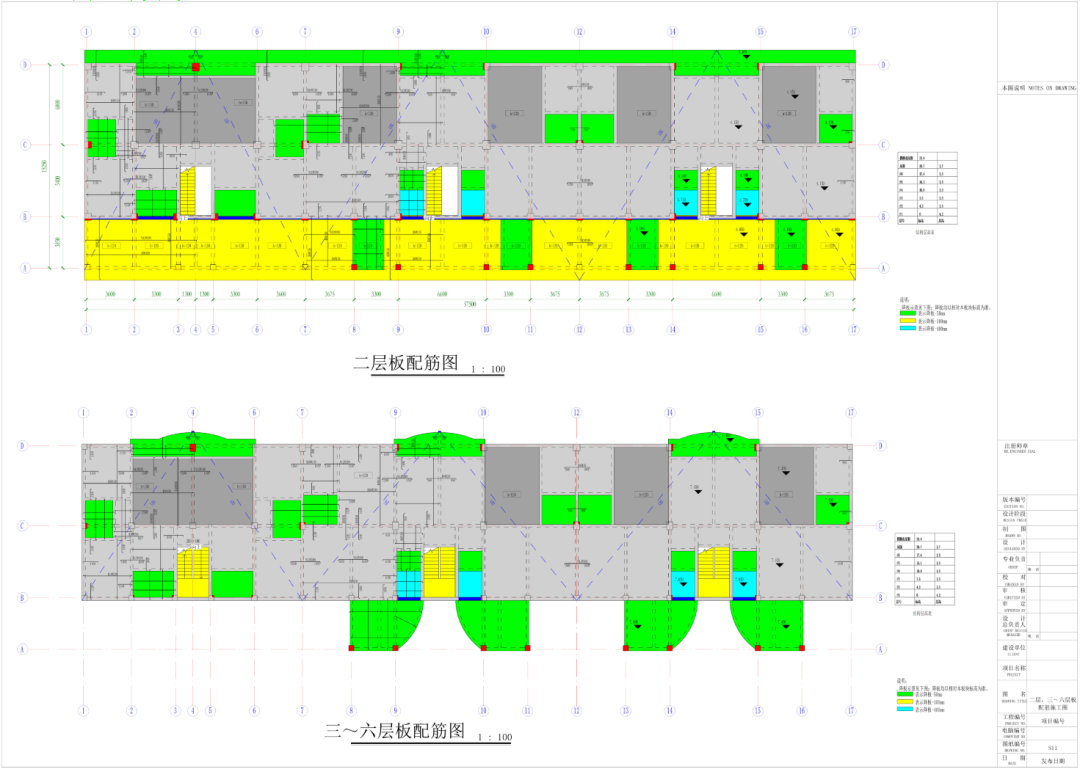

（2）結構專業

（3）給排水專業

（4）暖通專業

（5）電氣專業

（6）管線綜合

BIM正向設計意義

BIM正向設計技術是建筑行業走向數字化的重要支撐，是設計企業提升市場競爭的必備能力。

BIM最大價值在于全生命周期應用，但關鍵仍在設計階段，精準的三維BIM設計模型是信息共享和流轉的載體，實現工程信息的傳遞和共享利用，是BIM理念的核心和應用的關鍵，也是提高工程設計品質的重要手段和根本保障。

BIM深化設計

BIM深化設計說明

施工圖深化設計是指在原有施工圖基礎上進行優化和深化的設計過程，是對原施工圖圖紙的修正、補充和細化。

隨著BIM技術的應用與發展，利用BIM技術在施工圖深化階段對施工圖進行碰撞檢查、工程量核對、處理施工關鍵技術等方面進行全生命周期運用，能更有效的提高工程效益，縮短施工工期，保證施工質量。

BIM深化設計應用點

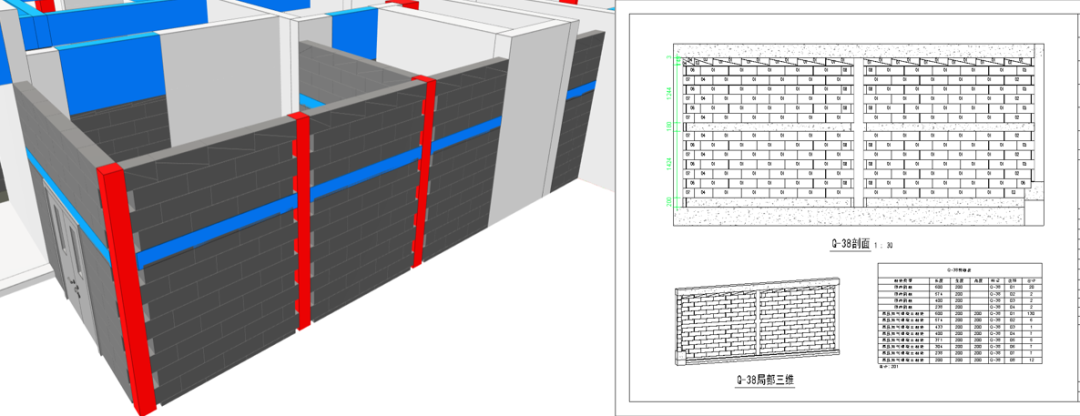

2.1 砌塊深化設計

提前梳理砌體及二次結構（包括安裝點位）的整體施工深化，暢通各專業各單位信息交流渠道，提前確認，排除系統性質量風險，減少施工返工的機率，提升現場管理效率。

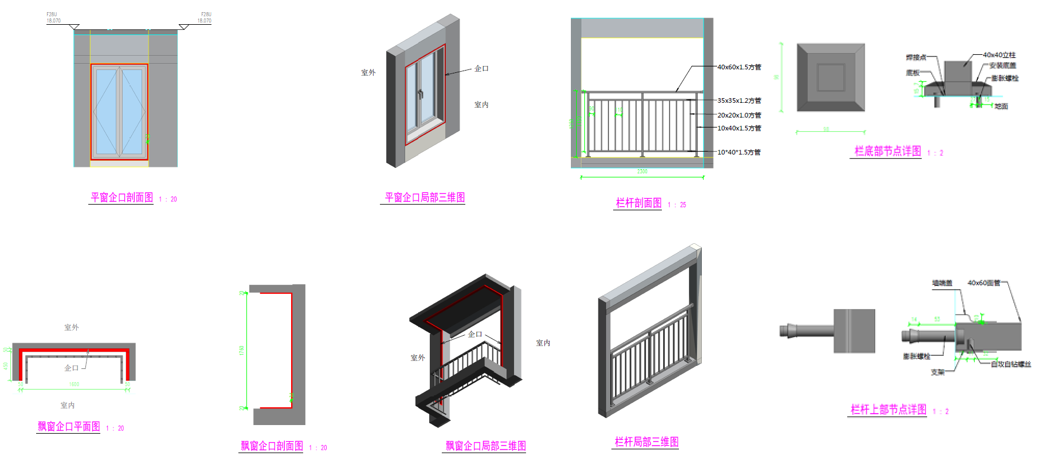

2.2 欄桿企口深化設計

在快建造體系下，門洞、窗洞的過梁的構造柱，一次結構澆筑時同步施工，節約工期，提高質量，而且可以有效解決后期門洞開裂、窗框滲水等質量隱患。

2.3 管井深化設計

電氣管井、給水管井、消防管井內空間較小，需要考慮安裝空間，檢修空間，安裝過程需一次成型，對深化設計、集中加工要求較高。

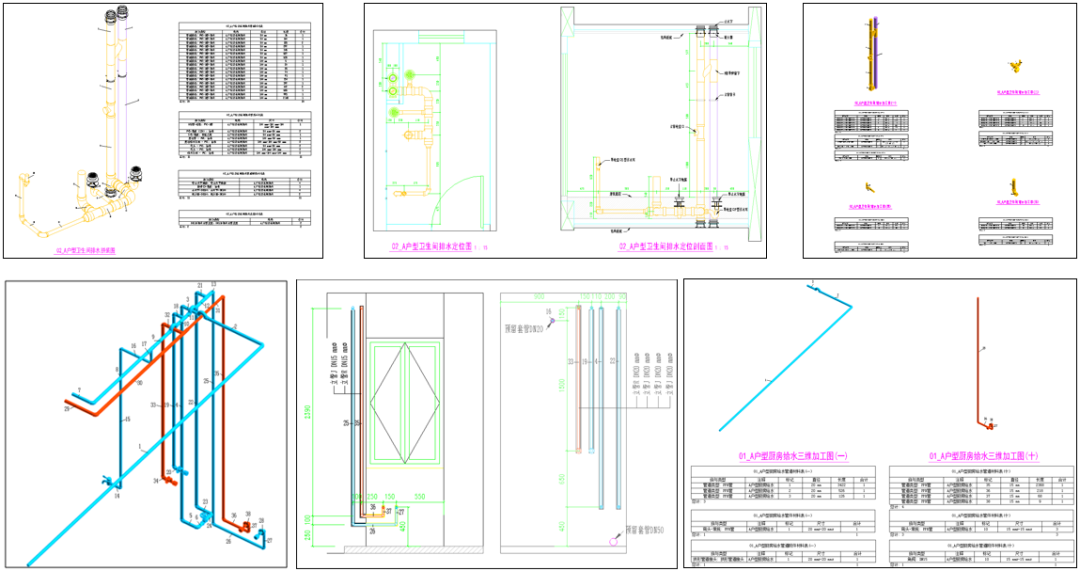

2.4 給排水深化設計

通過整合多專業模型，梳理給排水點位，精確預留預埋，深化給排水管道附件，對標準管段按加工標準精確切割，做到集中加工，裝配式安裝。

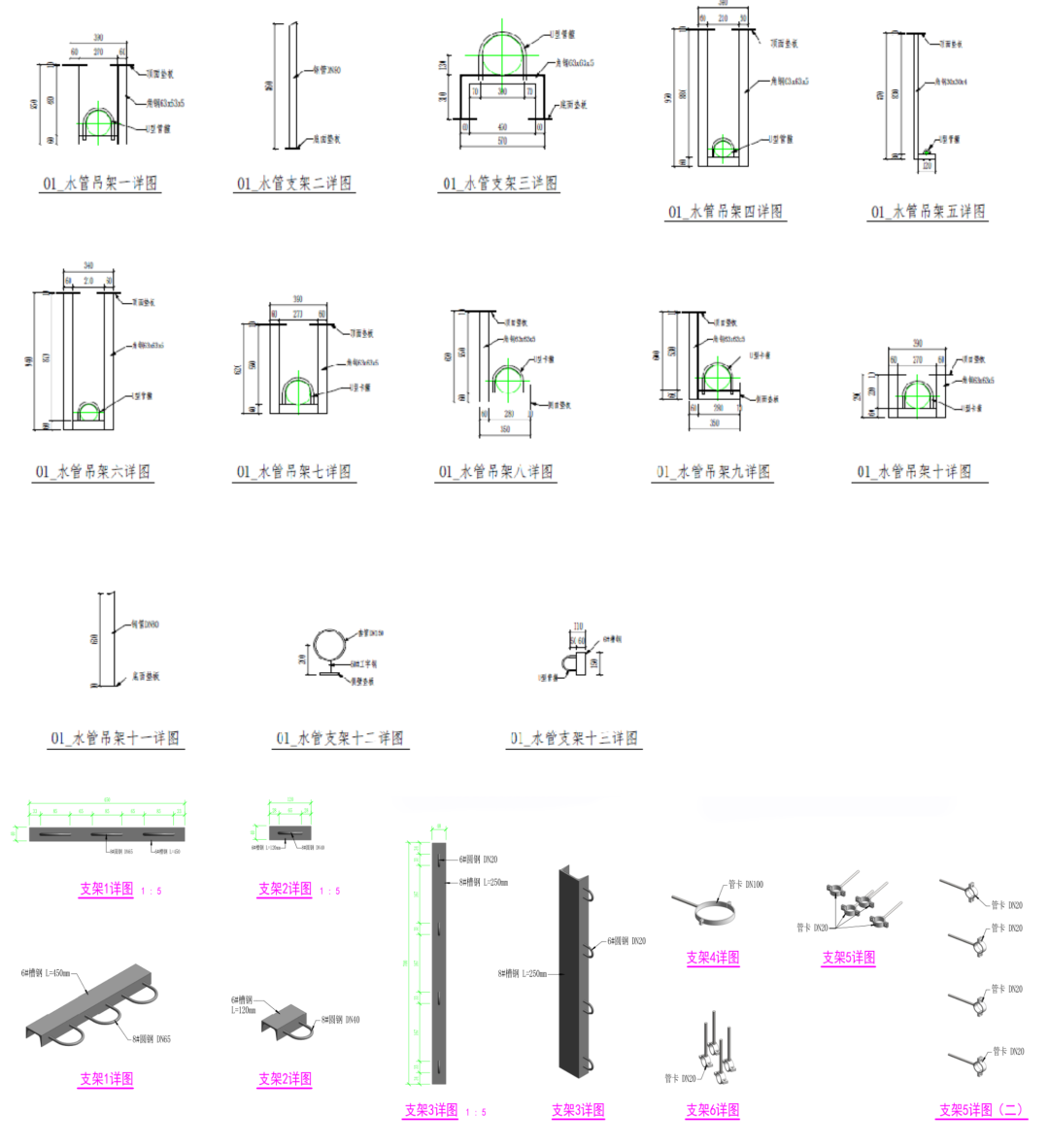

2.5 支吊架深化設計

運用BIM的可視化管理，模擬化演練，打破現有支吊架安裝的傳統模式，全面預先在安裝位置的結構里安置預埋件，避免后期錨栓對結構的破壞。抗震支吊架各個構件通過BIM的精確模擬，滿足工廠生產線加工制作，提高施工精度，縮短施工周期。

2.6 泵房深化

泵房內空間狹小，管線較復雜，大型設備運輸受限。利用BIM技術對泵房管線綜合排布，模擬大型設備運輸路徑，設定泵房安裝順序，保證施工有序順利進行。

中天設計院BIM項目案例

中天設計院于2015年就成立了深化設計與BIM技術中心，組建了強大的BIM技術團隊，可以為項目提供全專業的BIM正向設計、BIM建模、管線綜合優化、工程算量、施工方案優化和模擬等技術服務；可通過BIM技術，為項目實施提供進度、成本、質量、安全、文明的可視化信息化管理支撐服務。目前已完成一大批BIM應用作品：

溫州肯恩大學建筑與設計學院

建設地點：浙江省溫州市麗岙街道

項目特點：EPC總承包模式

總建筑面積：14995m2

榮獲2019年度杭州市建設工程西湖杯（優秀勘察設計）BIM專項工程二等獎；

榮獲2018年度浙江省首屆“建工杯”BIM應用大賽施工深化組銀獎

施工應用點：BIM全專業建模；碰撞檢查；管線綜合；場布深化；施工進度模擬；墻身節點深化；精裝修深化；基礎深化設計；木模板深化；鋼筋工程深化；砌體排磚深化；鋼結構深化；PC方案深化；BIM指導下料；三維可視化交底；VR沉浸式模擬

浙江省農都農產品流通產業園

建設地點：浙江省杭州市下城區石橋路115號

總建筑面積：302360.61m2

榮獲2019年度杭州市建設工程西湖杯獎（優秀勘察設計BIM應用）三等獎

施工應用點：施工運維一體化全壽命周期BIM管控的主線，建筑、機電、鋼結構深化均運用BIM手段輔助設計深化、出圖；BIM人員駐場；插件二次開發及應用

濟南萬科紫臺項目BIM咨詢服務項目

建設地點：山東省濟南市歷城區奧體中路北段

項目特點：設計施工運維一體化全壽命周期BIM管控

總建筑面積：107811.14m2

榮獲2018年杭州市建設工程西湖杯（優秀勘察設計）BIM專項工程三等獎

施工應用點：BIM建模、三維模型交付；管線綜合；凈高檢測；3D模型演示與交流；BIM改造；模架建模及砌體排布；鋼筋下料；施工管控

未來，中天設計院將繼續深耕BIM技術，充分發揮BIM在設計組織與建設管理等方面的優勢和時間建筑信息化、數據化上的能力，科學合理地應用BIM進行建筑設計、施工組織和運維。我們將深入貫徹“務實、開拓、創新、落地”的BIM應用理念，塑造更多優秀的BIM應用作品，為甲方提供優質服務。
